ترموستات فن وفیلتر

ترموستات فن و فیلتر (Enclosure Thermostat) یک کنترلر مکانیکی دقیق است که برای پایش دائمی دمای داخلی تابلوهای برق صنعتی، تابلوهای اتوماسیون و رک‌های کنترلی استفاده می‌شود. اگر فن تابلویی به صورت دائمی و بدون توقف روشن باشد، علاوه بر مصرف بیهوده انرژی الکتریکی، استهلاک بلبرینگ‌های فن افزایش یافته و فیلتر الیافی نیز به دلیل مکش بی‌وقفه هوا، به سرعت پر از گرد و غبار می‌شود. ترموستات فن و فیلتر به عنوان فرمان‌دهنده اتوماتیک عمل می‌کند و تنها زمانی مدار فن را فعال می‌سازد که دمای داخل تابلو از آستانه مجاز تنظیم‌شده فراتر برود.

انواع ترموستات تابلویی از نظر مکانیزم کنتاکت

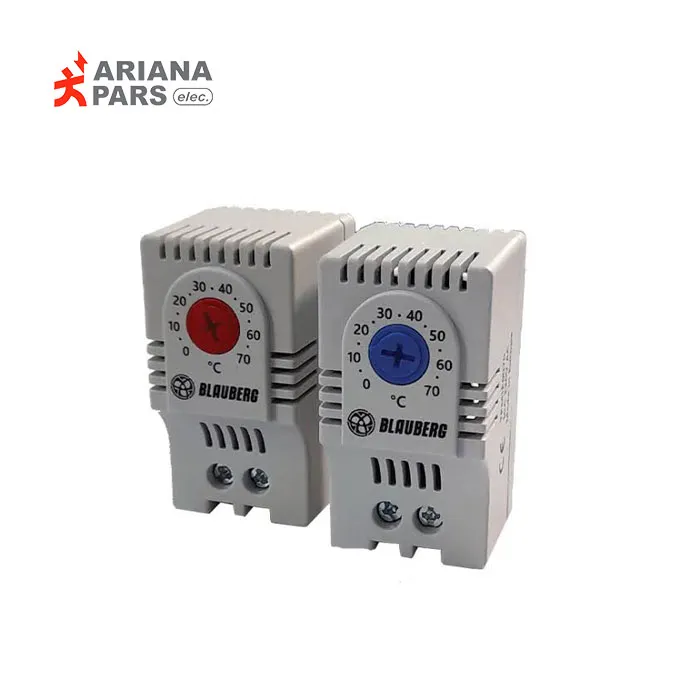

ترموستات‌های تابلویی عموماً در دو تیپ اصلی بر اساس رنگ ولوم و عملکرد کنتاکت دسته‌بندی می‌شوند:

ترموستات نرمالی اوپن (NO – ولوم آبی) برای فن و فیلتر

این مدل که به عنوان ترموستات خنک‌کننده (Cooling) شناخته می‌شود، دارای کنتاکت باز (Normally Open) است. زمانی که دمای محیط از عدد تنظیم‌شده روی ولوم بالاتر برود، کنتاکت بسته شده و برق ورودی فن یا فن و فیلتر تابلویی را وصل می‌کند تا دمای محفظه کاهش یابد. این مدل رایج‌ترین ترموستات مورد استفاده در مدار فن و فیلتر است.

ترموستات نرمالی کلوز (NC – ولوم قرمز) برای هیتر تابلویی

این مدل به عنوان ترموستات گرمایشی (Heating) استفاده می‌شود. در شرایط افت شدید دما، با بسته شدن کنتاکت، هیترهای آنتی‌کندانس یا بخاری‌های تابلویی را روشن کرده تا مانع از یخ‌زدگی یا تشکیل میعان شود.

مشخصات فنی و قابلیت‌های ترموستات فن و فیلتر

• بازه تنظیم دمای گسترده: بازه کاری متداول معمولاً بین ۰ تا ۶۰ درجه سانتی‌گراد یا منفی ۱۰ تا مثبت ۸۰ درجه سانتی‌گراد با درجه‌بندی خوانا روی بدنه.
• سنسور بیمتالیک دقیق: عملکرد بر پایه انبساط ترمودینامیکی المان بی‌متال بدون نیاز به منبع تغذیه جداگانه (عملکرد مکانیکی و قابل اعتماد).
• نصب سریع روی ریل مینیاتوری: مجهز به پایه قفلی استاندارد جهت نصب مستقیم روی ریل DIN 35 میلی‌متری در کنار فیوزها و کنتاکتورها.
• ظرفیت کنتاکت سوئیچینگ بالا: کنتاکت نقره مقاوم با توان سوئیچینگ جریانی تا ۱۰ یا ۱۶ آمپر برای راه‌اندازی مطمئن یک یا چند فن به صورت موازی.
• بدنه مقاوم پلیمری: ساخته شده از پلاستیک مهندسی خود‌خاموش‌شونده طبق استانداردهای بین‌المللی مقاومت در برابر حریق.

مزایای استفاده از ترموستات فن و فیلتر در تابلو برق

• صرفه‌جویی قابل توجه در مصرف برق: با جلوگیری از کارکرد بی‌وقفه فن‌ها در زمان خنک بودن محفظه تابلو.
• افزایش چشمگیر طول عمر فن و پد فیلتر: کاهش ساعات کاری فن و در نتیجه دیرتر کثیف شدن فیلتر و تعویق زمان سرویس دوره‌ای.
• پاسخ‌دهی سریع به نوسانات حرارتی: عملکرد پایدار حتی در شرایط بارهای ناگهانی درایوها و سیستم‌های قدرت.
• ایمنی بالای تجهیزات حساس: جلوگیری از وارد شدن شوک حرارتی به بردهای الکترونیکی، PLC و کارت‌های حساس دیجیتال و آنالوگ.

راهنمای نصب و جانمایی ترموستات در تابلو برق

برای حصول بالاترین بازدهی، ترموستات فن و فیلتر باید در بالاترین بخش تابلو برق نصب شود؛ زیرا هوای گرم به طور طبیعی چگالی کمتری دارد و در قسمت بالایی تابلو تجمع می‌یابد. همچنین، نباید ترموستات را مستقیماً در مسیر باد خروجی فن خنک‌کننده یا نزدیک قطعات تولیدکننده حرارت موضعی (مانند مقاومت ترمز درایو) قرار داد تا دمای کلی تابلو به درستی پایش شود.

تنوع مدل‌ها و برندهای محصول

این محصول در مدل‌ها و برندهای مختلف، از جمله برند ایرانی پرتو خازن، برند کانادایی آریل تک و همچنین مدل‌های چینی عرضه می‌شود. با توجه به تنوع مدل‌ها و نوسانات نرخ ارز، لطفاً جهت اطلاع از قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش خرید، با واحد فروش تماس حاصل فرمایید.
