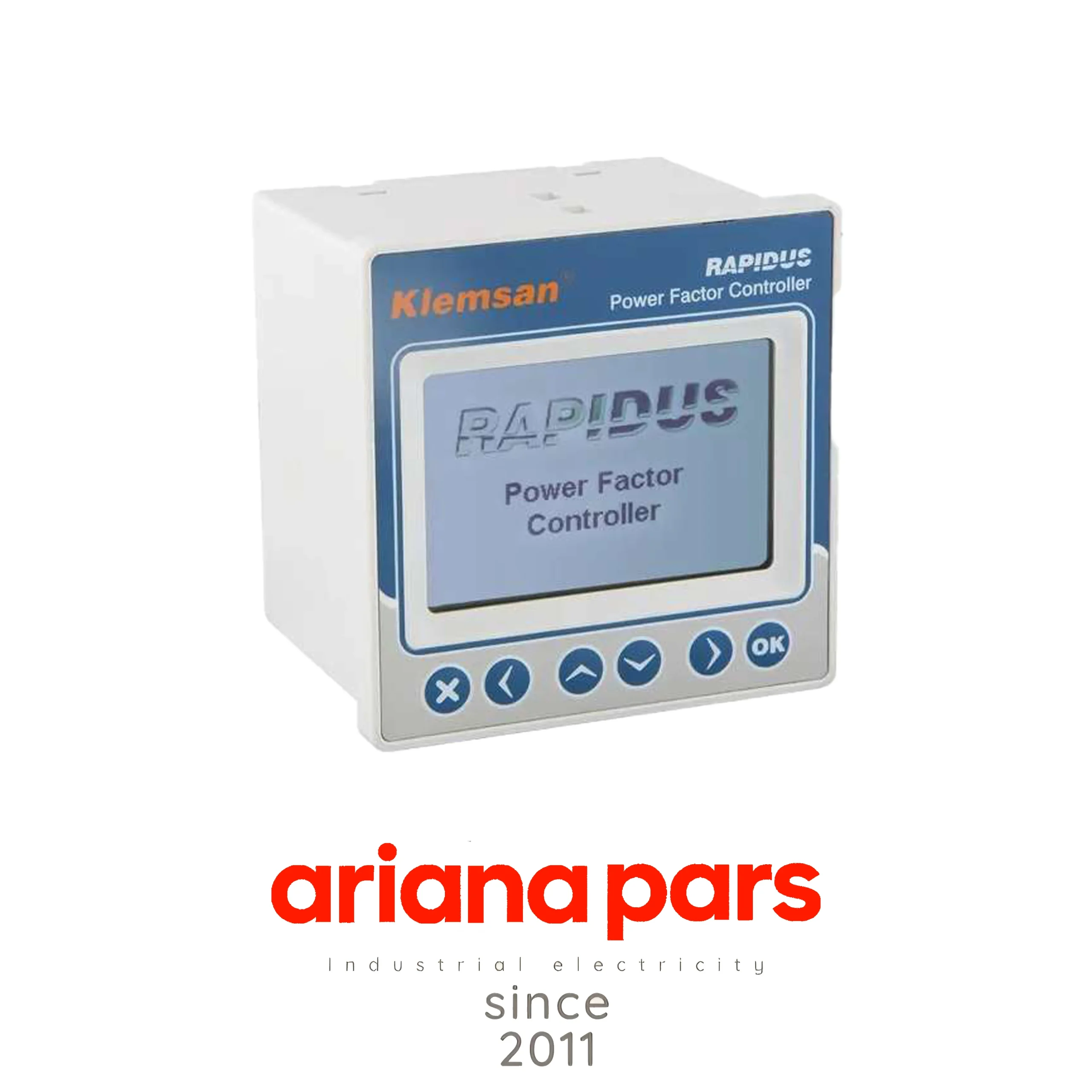

رگولاتور خازنی چیست؟ یک دستگاه مهم و کارآمد در بهبود کارایی انرژی و کاهش هزینه‌های انرژی در صنایع و سیستم‌های برقی می‌باشد. این دستگاه با کنترل هوشمندانه توان راکتیو، به بهره‌وری بالاتر و بهینه‌تر از انرژی کمک می‌کند و به افزایش عمر تجهیزات الکتریکی نیز کمک می‌کند.
مزایا و فواید رگولاتور خازنی:
- افزایش بهره‌وری انرژی و کاهش هزینه‌های مرتبط با انرژی
- کنترل اتوماتیک و هوشمند جبران توان راکتیو بر اساس نیاز سیستم
- قابلیت داده‌گیری با زمانبندی دقیق جهت مانیتورینگ و ثبت داده‌های کاربردی
- امکان اتصال به سیستم‌های کنترلی دیگر از طریق پروتکل Modbus RTU
| عمومی | سیستم اندازه گیری | 1Ø | |
| صفحه نمایش (LCD) | ✔ | ||
| پشتیبانی از زبان | Turkish, English, Russian | ||
| باطری | ✔ | ||
| ساعت و روز | ✔ | ||
| نسبت تبدیل ترانس جریان CT | 1 – 5000 | ||
| نسبت تیدیل ترانس ولتاژ VT | 1 – 5000 | ||
| دوره تقاضا | 1-60 دقیقه (قابل تغییر) | ||
| نوع اتصال | تک فاز (L-L or L-N) اتصال ولتاژ با 1 CT | ||
| اندازه گیری در سیکل | 4 | ||
| تعداد اندازه گیری در دوره | 512 | ||
| بازه بروزرسانی نمایشگر | 1 ثانیه | ||
| نوع شبکه توزیع | TT, TN, IT | ||
| نمودار فازور | دردسترس | ||
| Min/Max دیماند مورد تقاضا | ✔ | ||
| حالت‌های عملکردی | حالت های جبران | Rapidus (حالت کنترل هوشمند) | ✔ |
| متوالی | ✔ | ||
| خطی | ✔ | ||
| چرخشی | ✔ | ||
| دستی | ✔ | ||
| تنظیمات مرحله | برنامه ریزی به صورت دستی | ✔ | |
| از پیش تعریف شده | 1-1-1-1, 1-1-2-2, 1-2-2-4, 1-2-3-3, 1-2-4-4, 1-1-2-4, 1-2-3-4, 1-2-4-8, 1-1-2-3 | ||
| DCM | ✔ | ||
| تنظیم پله ثابت | ✔ | ||
| توان (kVAr) | 0.00-1000 (قابل تغییر) | ||
| نوع | 3Ø capacitor, 3Ø shunt reactor adjustable | ||
| تنظیمات ضریب قدرت | Target 1 cosØ | 0.8 cap. to 0.8 ind. (قابل تغییر) | |
| Target 2 cosØ | 0.8 cap. to 0.8 ind. (قابل تغییر) | ||
| کنترل عملیات و توابع | بررسی پله‌های شبکه و اتصال به موقع | ✔ | |
| قابلیت مقداردهی cosØ در ۲ حالت همزمان | ✔ | ||
| قدرت عملکرد حالت ژنراتور در ۴ سیکل | ✔ | ||
| تاخیرهای زمانی
|
زمان فعال سازی پله | 1-600 ثانیه (قابل تغییر) | |
| زمان غیرفعال سازی پله | 1-600 ثانیه (قابل تغییر) | ||
| زمان تخلیه پله | 3-1000 ثانیه (قابل تغییر) | ||
| کنترل عملیات و توابع | زاویه شیفت فاز | ±45 درجه (قابل تغییر) | |
| میانگین زمان | Off, 5 sec, 10 sec, 20 sec, 30 sec, 40 sec, 50 sec, 60 sec (قابل تغییر) | ||
| اندازه گیری انرژی | تعداد تعرفه ها | 1 | |
| اندازه گیری انرژی 3 فاز | دارد | ||
| ورودی اندازه گیری جریان | محدوده اندازه گیری | 10mA-6A AC | |
| دسته اضافه ولتاژ | 300V Cat II | ||
| اندازه گیری ولتاژ لحظه‌ای | 2kV | ||
| توان مصرفی | <0.2 VA | ||
| اضافه بار قابل تحمل بصورت متناوب | 100A for 1 sec. | ||
| فرکانس نمونه برداری بین 45-65 Hz | 25.6 kHz | ||
| ورودی اندازه گیری ولتاژ | دسته اضافه ولتاژ | 300V Cat III | |
| محدوده اندازه گیری L-N | 95-272 VAC ±10% | ||
| محدوده اندازه گیری L-L | 164-471 VAC ±10% | ||
| محدوده فرکانس اندازه گیری | 45-65 Hz | ||
| توان مصرفی | <0.1 VA | ||
| فرکانس نمونه برداری بین 45-65 Hz | 25.6 kHz | ||
| اندازه گیری کیفیت توان | هارمونیک برای فازهای جریان و ولتاژ | Up to 51st | |
| اندازه گیری هارمونیک ولتاژ | ولتاژ ورودی THD% | ✔ | |
| اندازه گیری هارمونیک جریان | جریان ورودی THD% | ✔ | |
| ورودی و خروجی | خروجی های رله جبرانی | تعداد خروجی ها(پله) | 8+2 (اگر از خروجی های رله آلارم برای جبران استفاده شود) |
| نوع | NO (SPST) | ||
| Max. جریان سوئیچینگ | 2A | ||
| Max. ولتاژ سوئیچینگ | 250VAC | ||
| Max. توان سوئیچینگ | 1250VA | ||
| طول عمر مکانیکی | ≥ 10.0000000 operations | ||
| خروجی های رله آلارم | تعداد خروجی ها | 2 | |
| نوع | NO (SPST) | ||
| Max. جریان سوییچینگ | 4 A | ||
| Max. ولتاژ سوییچینگ | 250 VAC | ||
| Max. توان سوییچینگ | 1250 VA | ||
| طول عمر مکانیکی | ≥ 10.0000000 operations | ||
| حالت ژنراتور/ روز-شب | تعداد ورودی ها | 1 | |
| فرکانس | 45-65Hz | ||
| ورودی موجود یا خیر | 95-240VAC | ||
| تغذیه | ورودی تامین کمکی | — | |
| ولتاژ | La-Lb’den 95-410VAC ±10% | ||
| فرکانس | 45-65Hz | ||
| تغذیه | توان مصرفی | AC | < 10VA |
| DC | — | ||
| ثبت داده ها به همراه زمان رخداد | Min./Max./Avg. Values | گزارش ساعتی | 1920 Hours x 68 Different Paramaters |
| گزارش روزانه | 240 Days x 68 Different Paramaters | ||
| گزارش ماهانه | 36 Months x 68 Different Paramaters | ||
| ثبت داده ها به همراه زمان رخداد | تقاضا | 4 Months x 16 Different Parameters | |
| ثبت آلارم | 50 | ||
| اتصالات | پروتکل | مدباس | |
| سرعت انتقال دیتا | 2400-115200 bps (قابل تغییر) | ||
| استاپ بیت | 1 | ||
| آدرس | 1-247 | ||
| ایزوله | 2000V RMS | ||
| ویژگی های مکانیکی | وزن (g) | 415g | |
| درجه حفاظت | جلو IP40 / پشت IP20 | ||
| نوع نصب | تابلویی | ||
| بسته بندی | 1 | ||
| مقاطع کابل | ولتاژ، جریان، تمام خروجی های رله، ورودی ژنرال | استاندارد: | 2.5mm² – 14AWG |
| جامد: | 4mm² – 12AWG, 2×1.5mm² – 2x16AWG | ||
| RS 485 | استاندارد: | 1.5mm² – 16AWG | |
| جامد: | 1.5mm² – 16AWG, 2×0.75mm² – 2x18AWG | ||
| شرایط محیطی | دمای عملکرد | 20°C +55°C- | |
| دمای انبار | 30°C +80°C- | ||
| رطوبت نسبی (بدون تراکم) | Max. 95% | ||
