ترنسدیوسر کلمسان کد 600100

ترنسدیوسر (مبدل) جریان AC کلمسان مدل CT3-AC کد 600100: توضیحات فنی و کامل

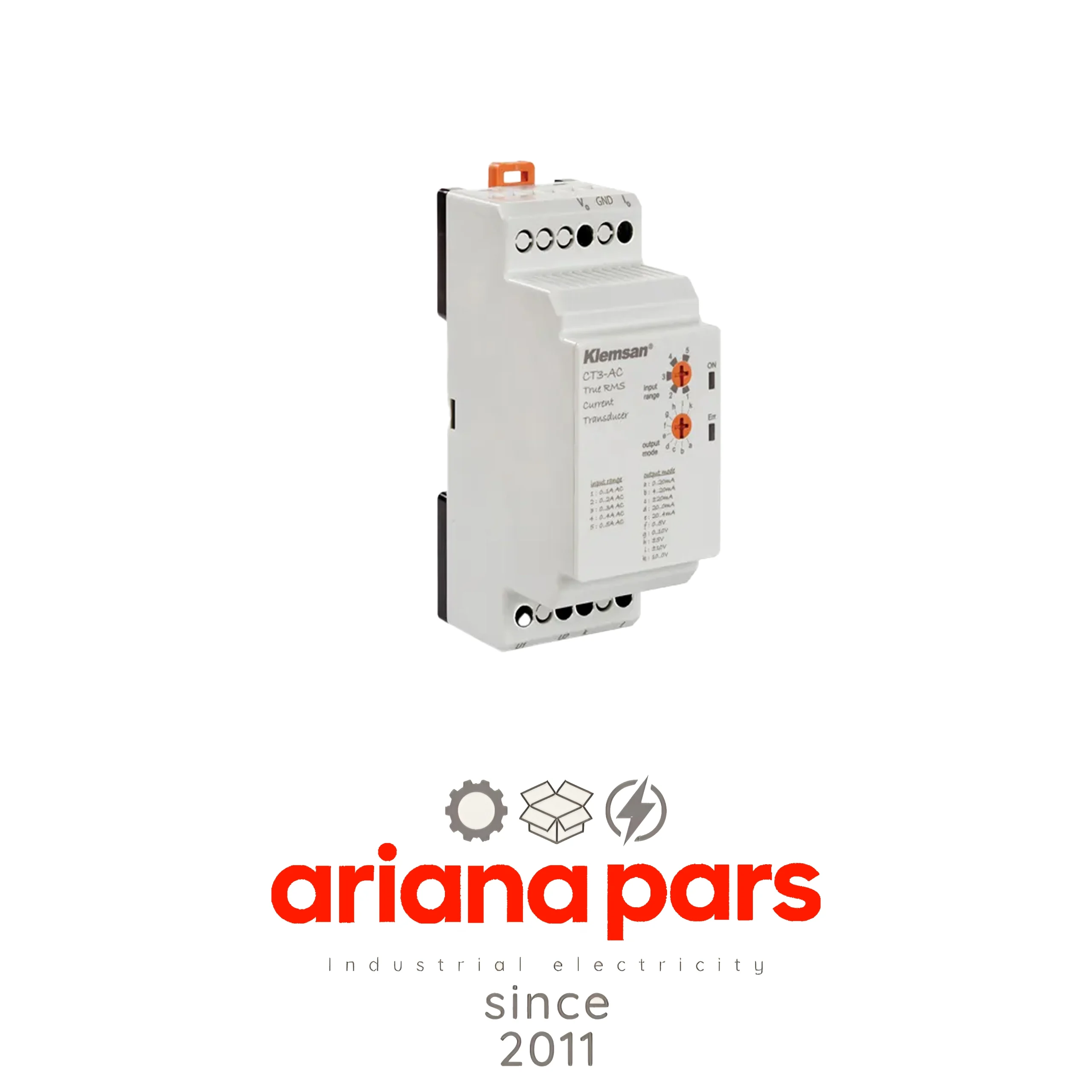

مدل: Klemsan True RMS Current Transducer CT3-AC (600100)

ترنسدیوسر جریان سری CT3-AC با کد 600100 از شرکت کلمسان (Klemsan)، یک مبدل اندازه‌گیری جریان متناوب (AC) با دقت بالا و قابلیت پیکربندی گسترده است. این دستگاه برای تبدیل سیگنال جریان AC ورودی به یک سیگنال آنالوگ استاندارد (جریان یا ولتاژ) طراحی شده است تا امکان نظارت، کنترل و ثبت اطلاعات در سیستم‌های اتوماسیون صنعتی، PLCها، سیستم‌های مدیریت انرژی و تابلوهای برق فراهم شود. این ترنسدیوسر با اندازه‌گیری به روش True RMS، مقادیر دقیقی را حتی برای شکل‌موج‌های غیرسینوسی ارائه می‌دهد.

ورودی سیگنال (Input Signal)

این دستگاه منحصراً برای اندازه‌گیری جریان AC طراحی شده و دارای قابلیت تنظیم رنج ورودی می‌باشد.

• رنج قابل تنظیم ورودی جریان:
  • ✅ 0-1 آمپر AC
  • ✅ 0-2 آمپر AC
  • ✅ 0-3 آمپر AC
  • ✅ 0-4 آمپر AC
  • ✅ 0-5 آمپر AC
• فرکانس سیگنال ورودی: 40 تا 70 هرتز
• امپدانس ورودی: 49.9 اهم (مقاومت بار – Burden Resistor)
• تحمل اضافه بار لحظه‌ای: 20 برابر جریان نامی (تا 100 آمپر) به مدت 1 ثانیه
• تحمل اضافه بار دائم: 10 آمپر (2 برابر جریان نامی)

خروجی سیگنال آنالوگ (Analog Output)

خروجی دستگاه به سادگی قابل پیکربندی برای انواع سیگنال‌های استاندارد ولتاژی و جریانی است.

• انواع خروجی قابل انتخاب:
  • جریانی: 0-20mA, 4-20mA, ±20mA, 20-0mA, 20-4mA
  • ولتاژی: 0-5V, 0-10V, ±10V, 10-0V
• حداکثر جریان خروجی: 24 میلی‌آمپر
• حداکثر ولتاژ خروجی: 12 ولت
• حداکثر بار مجاز:
  • برای خروجی جریانی: 600 اهم
  • برای خروجی ولتاژی: 10 کیلواهم
• ریپل (Ripple) خروجی: کمتر از 80 میلی‌ولت

منبع تغذیه (Power Supply)

• ولتاژ: 85-265 ولت AC / 85-265 ولت DC (سازگار با گستره وسیعی از ولتاژها)
• فرکانс: 40 تا 70 هرتز
• توان مصرفی: کمتر از 1.5 وات (برای تغذیه DC) / کمتر از 4 ولت-آمپر (برای تغذیه AC)

شرایط محیطی و استانداردها

• دمای عملیاتی: 20- تا 60+ درجه سانتی‌گراد
• دمای نگهداری: 40- تا 75+ درجه سانتی‌گراد
• رطوبت نسبی: حداکثر 95% (بدون میعان)
• ضریب دمایی: 150 ppm/°C
• استاندارد EMC/EMI: مطابق با EN 61000-6-2/AC:2012 و EN 61000-6-4:2007/A1:2011

ابعاد

• عرض بدنه: 36 میلی‌متر

این ترنسدیوسر به لطف دقت بالا، ایزولاسیون قوی و انعطاف‌پذیری در تنظیم ورودی و خروجی، یک ابزار مهندسی دقیق و قابل اعتماد برای کاربردهای حیاتی در اتوماسیون صنعتی و مدیریت انرژی به شمار می‌رود.
