انرژی آنالیزر ریلی کلمسان کد 606305

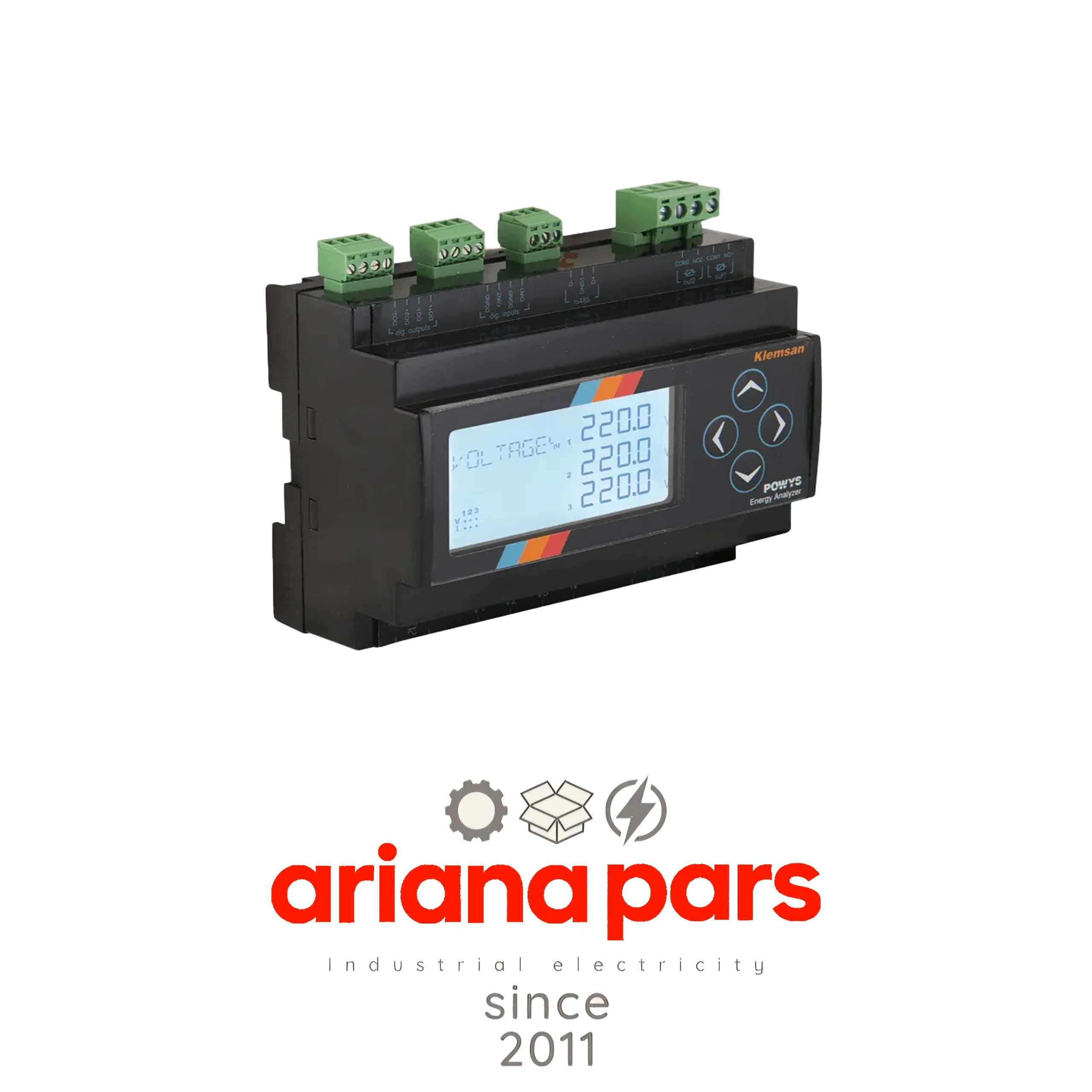

آنالایزر انرژی ریلی کلمسان (Klemsan) مدل ECA-R – کد 606305: توضیحات فنی و کامل

مدل: Klemsan Rail Type Energy Analyzer ECA-R (606305)

آنالایزر شبکه ریلی مدل ECA-R با کد 606305 از شرکت کلمسان، یک دستگاه اندازه‌گیری و تحلیل پارامترهای الکتریکی کامپکت و پیشرفته است که برای نصب مستقیم روی ریل‌های استاندارد (DIN Rail) طراحی شده است. این محصول، راهکاری ایده‌آل برای تابلوهای توزیع، سیستم‌های مدیریت انرژی (EMS)، اتوماسیون ساختمان (BMS) و مراکز داده است که در آن‌ها فضا محدود بوده و نیاز به مانیتورینگ دقیق پارامترهای الکتریکی وجود دارد. این آنالایزر با دقت بالا، قابلیت‌های ارتباطی و ورودی/خروجی‌های متعدد، ابزاری قدرتمند برای نظارت و بهینه‌سازی مصرف انرژی می‌باشد.

اندازه‌گیری و تحلیل انرژی

• اندازه‌گیری انرژی: قابلیت محاسبه دقیق انرژی برای هر فاز به صورت مجزا (+) و مجموع سه فاز (✅).
• تعرفه‌های چندگانه: پشتیبانی از 2 تعرفه برای محاسبه هزینه انرژی در بازه‌های زمانی مختلف.
• سایر محاسبات: شمارش ساعات کارکرد تحت بار (Operating Hours)، زمان بی‌باری (Open Time) و تعداد قطعی‌های برق (Interruption Counter).

اندازه‌گیری کیفیت توان (Power Quality)

• هارمونیک‌ها: تحلیل و نمایش هارمونیک‌های فردی ولتاژ و جریان تا هارمونیک 51ام.
• اعوجاج هارمونیکی کل (THD): محاسبه و نمایش THD برای ولتاژ (%THD-V) و جریان (%THD-I).

ورودی‌های اندازه‌گیری

ورودی جریان:

• محدوده اندازه‌گیری: 10 میلی‌آمپر تا 6 آمپر AC
• توان مصرفی: کمتر از 0.2 ولت-آمپر
• تحمل اضافه بار لحظه‌ای: 100 آمپر به مدت 1 ثانیه
• دسته ولتاژ اضافی: 300V CAT II

ورودی ولتاژ:

• محدوده اندازه‌گیری (فاز-نول): 1 تا 300 ولت RMS
• محدوده اندازه‌گیری (خط-خط): 2 تا 500 ولت RMS
• محدوده فرکانس: 45 تا 65 هرتز
• توان مصرفی: کمتر از 0.1 ولت-آمپر
• دسته ولتاژ اضافی: 300V CAT III

ورودی‌ها و خروجی‌های دیجیتال و رله

• خروجی رله آلارم: 2 عدد کنتاکت normally open (NO)، با ظرفیت سوئیچینگ 10 آمپر در 250 ولت AC.
• ورودی دیجیتال: 2 عدد ورودی ایزوله (Dry Contact) با سطح ایزولاسیون 5000Vrms.
• خروجی دیجیتال (ترانزیستوری): 2 عدد خروجی ایزوله با سطح ایزولاسیون 5000Vrms و ولتاژ سوئیچینگ 5 تا 30 ولت DC.

ارتباطات (Communication)

• پروتکل: Modbus RTU
• سرعت انتقال (Baud Rate): قابل تنظیم از 1200 تا 57600 بیت بر ثانیه
• تنظیمات پورت سریال: Parity (Odd, Even, None) و Stop Bit (1) قابل تنظیم
• ایزولاسیون پورت: 2750 ولت RMS

منبع تغذیه

• ولتاژ: 85-300 ولت AC / 85-300 ولت DC (محدوده گسترده)
• فرکانس: 45 تا 65 هرتز
• توان مصرفی: کمتر از 4.5 ولت-آمپر (AC) / کمتر از 2 وات (DC)

شرایط محیطی

• دمای عملیاتی: 20- تا 70+ درجه سانتی‌گراد
• دمای نگهداری: 30- تا 80+ درجه سانتی‌گراد
• رطوبت نسبی: حداکثر 95% (بدون میعان)

این آنالایزر ریلی با طراحی فشرده و قابلیت‌های جامع، یک انتخاب بهینه برای پروژه‌هایی است که نیازمند داده‌برداری دقیق از پارامترهای الکتریکی متعدد در فضای محدود تابلو برق هستند.
